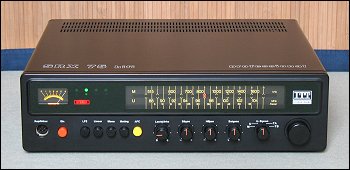

Fund­stück: ITT Schaub Lorenz SRX 75 hifi professional
Art / Typ: Re­cei­ver ITT Schaub Lo­renz SRX 75 hi­fi pro­fes­sio­nal
Her­kunft: Deutsch­land, um 1976
Zu­stand: op­tisch sehr gut, tech­nisch ma­kel­los;
von zwei rück­sei­ti­gen Fein­si­che­rungs­hal­tern ei­ner nicht ori­gi­nal
Fund­ort: 2nd-Hand-La­den in Er­lan­gen (Au­gust 2000)
Kauf­preis: DM 20,00
No­ti­zen: Schon auf den er­sten Blick durch die Schau­fen­ster­schei­be hat­te ich mich in das gro­ße und schwe­re Ge­rät ver­liebt! Die run­den (und teil­wei­se bun­ten) Schal­ter­knöp­fe, die gro­ße Fre­quenz­ska­la, die ab­ge­run­de­ten Ge­häu­se­ecken und die soft-ge­styl­ten Dreh­knöp­fe wie­sen den Re­cei­ver als wasch­ech­tes Kind der 1970er Jah­re aus:

ITT Schaub Lorenz SRX 75 hifi professional   ITT Schaub Lorenz SRX 75 hifi professional   ITT Schaub Lorenz SRX 75 hifi professional   ITT Schaub Lorenz SRX 75 hifi professional

We­gen ein­ge­schränk­ter Funk­ti­ons­fä­hig­keit beim Aus­pro­bie­ren (ein Ka­nal blieb stumm, die Ska­la dun­kel) konn­te ich den La­den­in­ha­ber auf läp­pi­sche DM 20,00 her­un­ter­han­deln...

Da­heim wur­de das Ge­rät ge­öff­net, der durch die Lüf­tungs­schlit­ze ge­rie­sel­te Staub der Jahr­zehn­te ab­ge­saugt, ein hal­bes Dut­zend durch­ge­brann­ter Lämp­chen er­setzt und et­was Kon­takt­spray in das Laut­stär­ke-Po­ti ge­sprüht. Dann ha­be ich noch mit ei­nem feuch­ten Lap­pen vor­sich­tig den trü­ben Be­lag von der Rück­sei­te der Skalen­schei­be ge­wischt, auf daß sie so klar wer­de wie einst im Neu­zu­stand. Deckel drauf, Schrau­ben fest­ge­zo­gen, Strom an: Vol­le Kraft vor­aus auf bei­den Ka­nä­len!

Wie vor­ge­stern an­ge­kün­digt ha­be ich heu­te dem dicken Brum­mer noch­mals un­ter die Hau­be ge­schaut, um dem mitt­ler­wei­le wie­der lä­stig krat­zen­den Laut­stär­ke-Po­ten­tio­me­ter mit fri­schem Kon­takt- und Rei­ni­gungs­spray er­neut zu ei­ner ei­gen­ge­räusch­lo­sen Exi­stenz zu ver­hel­fen. Und wenn man schon mal den Deckel drun­ten hat, kommt na­tür­lich auch der Staub­sauger zum Ein­satz. Der Lohn der Mü­he ist ein cha­rak­ter­vol­ler, frisch auf­spie­len­der Hi­Fi-Re­cei­ver, der trotz (oder we­gen) sei­nes ho­hen Al­ters kei­nen Ver­gleich mit zeit­ge­nös­si­schen Pla­stik­schach­teln aus dem Elek­tro­markt zu scheu­en braucht. Im Ge­gen­teil! Nur ei­nes kann er lei­der auch nicht, näm­lich bes­se­re Mu­sik emp­fan­gen, als heut­zu­ta­ge von den gan­zen un­säg­li­chen Du­del­funk-Sta­tio­nen ge­sen­det wird...

vorheriger Beitrag    Übersicht    nächster Beitrag

Diskussion

  1. RJWeb  •  2. Dez. 2006, 21:18 Uhr

    Schraub’, Lo­renz ! ;-)

    #1

  2. zonebattler  •  2. Dez. 2006, 22:16 Uhr

    In Sa­chen farb­lich pas­sen­de An­ten­nen­wei­che...

    ...für die­ses Ge­rät ha­be ich hier ei­ne Dis­kus­si­on ge­star­tet!

    #2

  3. Wolfgang  •  6. Jan. 2009, 9:13 Uhr

    zo­ne­batt­ler

    Der letz­te Satz war der BESTE IM BERICHT ( Lei­der )

    #3

  4. zonebattler  •  7. Mai. 2009, 12:38 Uhr

    Fast neun Jah­re hat­te mich nun der emp­fangs­star­ke und wohl­klin­gen­de Ap­pa­rat nach der ei­gen­hän­di­gen Ge­ne­ral­über­ho­lung er­freut und nie im Stich ge­las­sen. Dann schien er auf ein­mal be­lei­digt zu sein, denn letz­te Wo­che gab er ei­nes schö­nen Mor­gens nach dem Ein­schal­ten kei­ner­lei Laut mehr von sich (auch kein Rau­schen bei vol­ler Laut­stär­ke und an­ge­wähl­tem TA-Ein­gang). Ir­gend­was war al­so de­fi­ni­tiv hin­über. Der Tu­n­er­teil schien glück­li­cher­wei­se un­ver­sehrt zu sein, je­den­falls leuch­te­ten al­le Lämp­chen fröh­lich und auch das Feld­stär­ke-In­stru­ment schlug beim Dre­hen des Ab­stim­mungs­knop­fes aus wie ge­wohnt.

    Als So­fort­maß­nah­me ha­be ich die von au­ßen zu­gäng­li­chen Si­che­run­gen der End­stu­fen ge­prüft, die wa­ren frei­lich bei­de in Ord­nung. Ge­stern nun ha­be ich mich da­zu auf­raf­fen kön­nen, den schwe­ren schwar­zen Ka­sten zu er­öff­nen und drin­nen nach zu­sätz­li­chen Fein­si­che­run­gen (so­wie wei­te­ren la­tent de­fek­ten In­ne­rei­en) zu fahn­den...

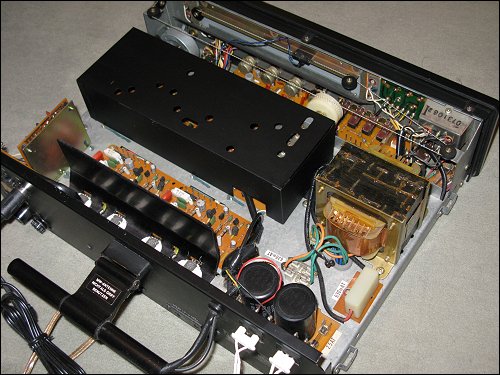

    Die aufgeräumten Innereien des ITT SRX 75 hifi professional

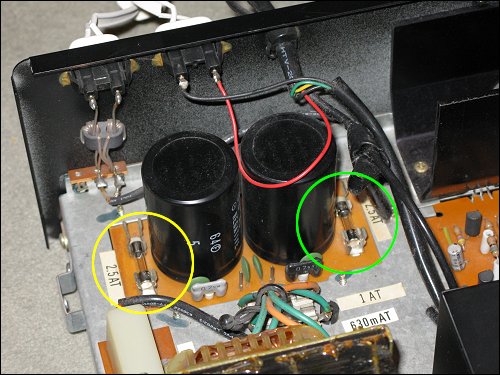

    Und sie­he, Si­che­run­gen gibt es reich­lich. Schon die er­ste, die ich prüf­te (links ne­ben den bei­den gro­ßen Sieb-El­kos, im nach­fol­gen­den Bild gelb ein­ge­rin­gelt) war ka­putt. Ich tausch­te sie ge­gen ein spe­zi­fi­ka­ti­ons­glei­ches Ex­em­plar aus dem Ma­ga­zin (2,5 A trä­ge), schal­te­te den Re­cei­ver ein, und was pas­sier­te? Lo­gisch, auch das Dräht­chen in der neu­en Si­che­rung ver­glüh­te bin­nen Se­kun­den­bruch­tei­len...

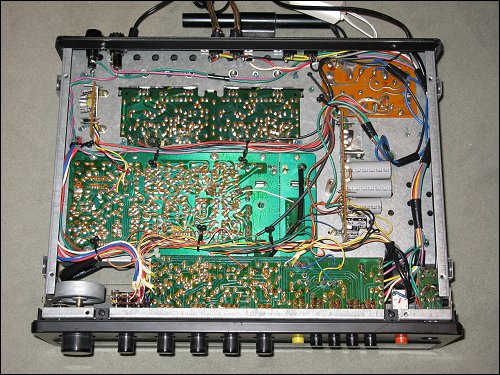

    Die aufgeräumten Innereien des ITT SRX 75 hifi professional
